DIY externe/inline verwarming.

[Akwarium]

oke zoals beloofd foto's en beschrijving van mijn doe het zelf externe/inline verwarming van PVC.

Het is echt een heel simpel projectje, dat zelfs iemand met 3 linkerhanden het nog binnen een halfuurtje in elkaar gezet heeft.

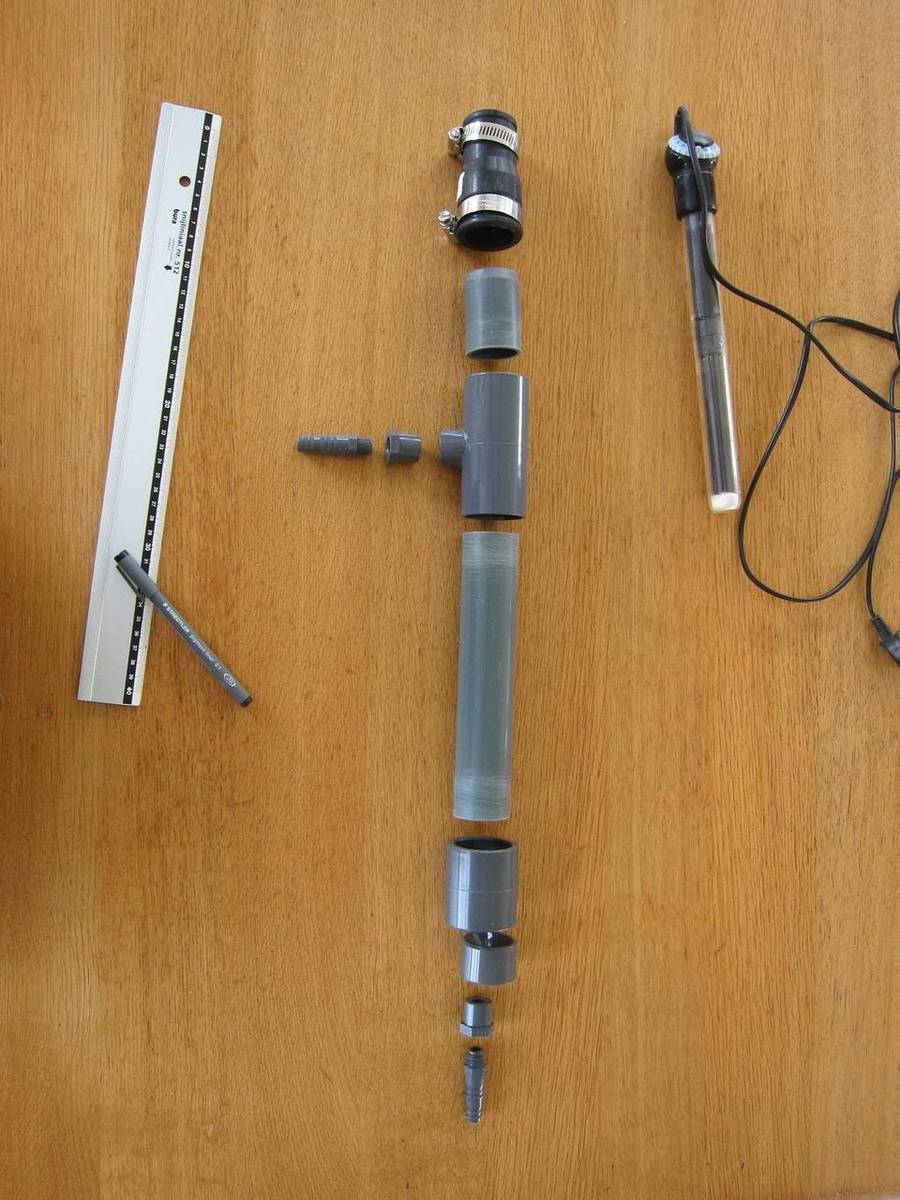

Onderdelen:

1. 2x 12mm slangpilaar met 1/4 inch buitendraad. (ik heb 12/16 mm slangen)
2. 2x 1/4 inch binnendraad naar 20 mm verloop ringen.
3. 1x 40 mm sok
4. 1x 40 naar 20 mm verloopring.
5. 1x 40-20-40 t-stuk
6. 1x 32 naar 25 mm flexibel verloop.
7. 2 stukken 40 mm pvc buis.
8. pvc lijm

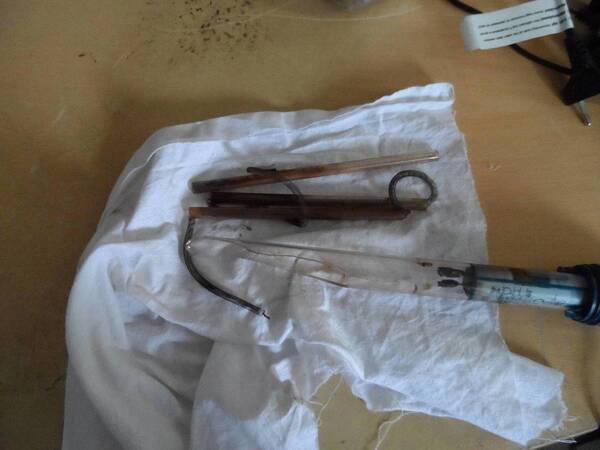

9. een staafverwarming.

alle PVC onderdelen kosten samen nog geen €12,00 een klein potje lijm kost zo'n 5 euro bij de doe het zelf zaak en een staafverwarming heb je in veel prijsklasses waarbij er niet noodzakelijk een verband is tussen kwaliteit en prijs. Ik had beide nog liggen maar ook als je dat erbij rekent ben je nog steeds goedkoper uit dan een kant en klare versie.

Het inelkaar zetten wijst eigenlijk zichzelf maar voor de volledigheid

1. Zaag de pvc-buis op maat, 6 cm voor het deel tussen het T-stuk en de flexibele verloop. Het tweede stuk is afhankelijk van de lengte van de staafverwarming, houd het ruim aan zodat een andere/langere/zwaardere verwarming later ook nog past mocht dat nodig zijn/worden.
2. Houd een schuurpapiertje over de zaagsneden en ontvet de te verlijmen delen.
3. draai de slangpilaren in de verloopringen.
4. verlijm alle harde pvc onderdelen: lijm dun aanbrengen in de sok (binnenkanten) en dik op buis, vervolgens met een draaiende beweging de buis in de sok duwen en overtollig lijm wegvegen.
5. duw de flexibele verloop op het uiteinde van de buis, omdat het behoorlijk strak zit helpt het om de binnenkant van het verloop eerst in te smeren met afwasmiddel/zeep.
6. duw de staafverwarming erin en draai de slangklemmen om het verloop aan.
7. laat een tijdje drogen en spoel grondig door voor gebruik.

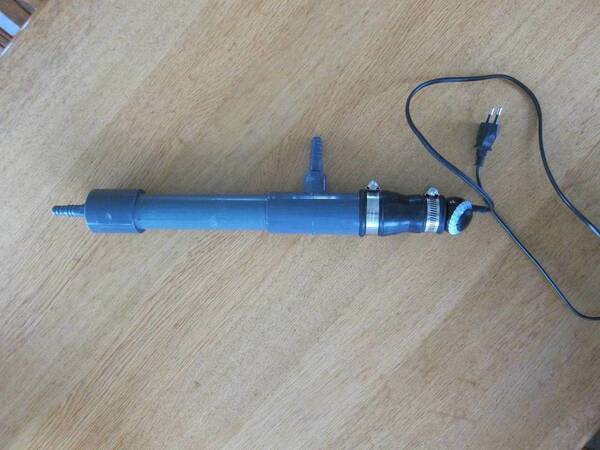

het eindresultaat:

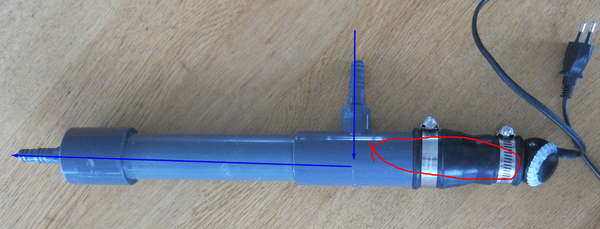

Nadeel is de lengte van het flexibele verloop, hierdoor stroom het water niet zozeer langs het bovenste deel van de staafverwarming. Het thermostaatdeel zit niet in de waterstroom het verwarmingsdeel wel, Ik verwacht niet dat het een groot probleem is, maar een uniseal of iets wat daar op lijkt is wat dat betreft net iets mooier.

NB installeer de verwarmer verticaal waarbij het deel waar de verwarming uitsteekt de onderkant is. Het water wordt via de zijkant vanaf het filter aangevoerd, en stroomt dan aan de bovenkant terug naar het aquarium. Op deze manier kan er geen lucht in de verwarming blijven hangen.
