Hoi allemaal.
Ik ben al een tijdje aan het overwegen om mijn Juwel rio 350 verlichting dimbaar te maken. Na wat opzoek werk hier het resultaat.

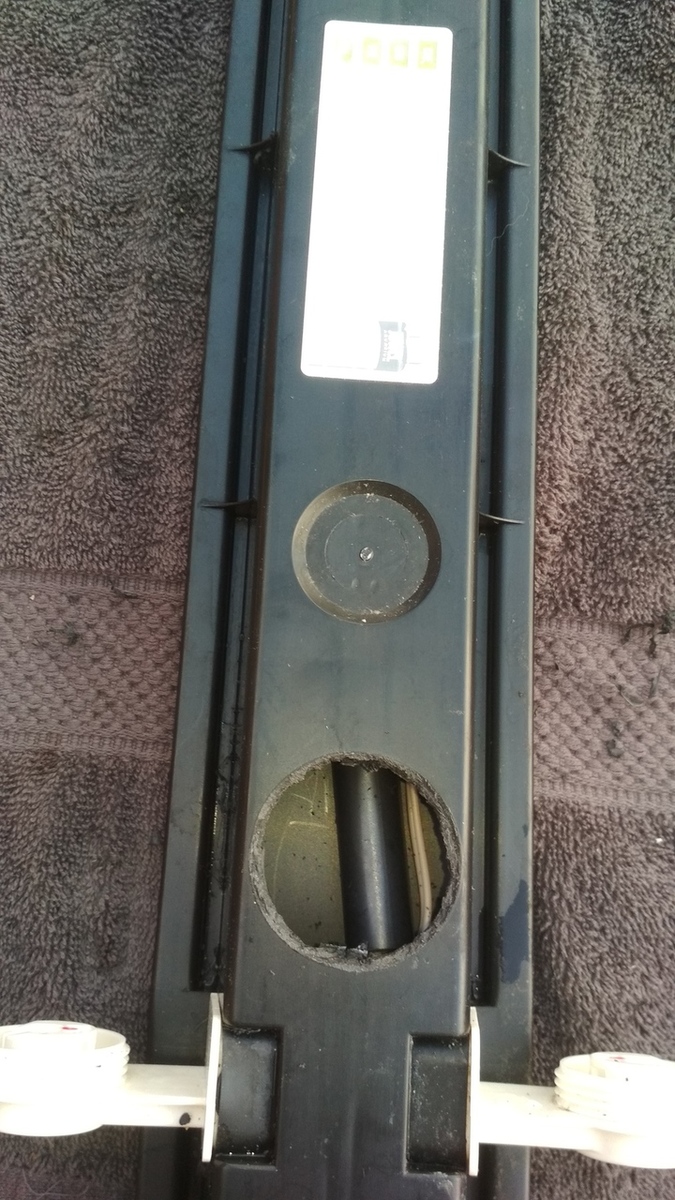

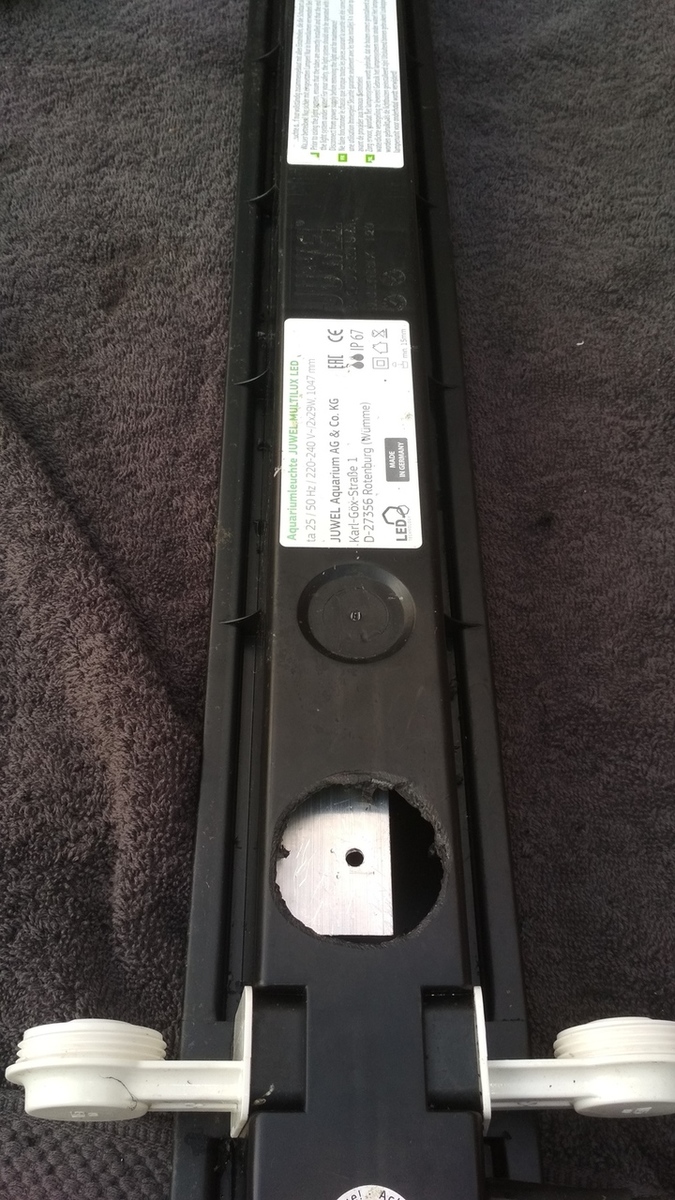

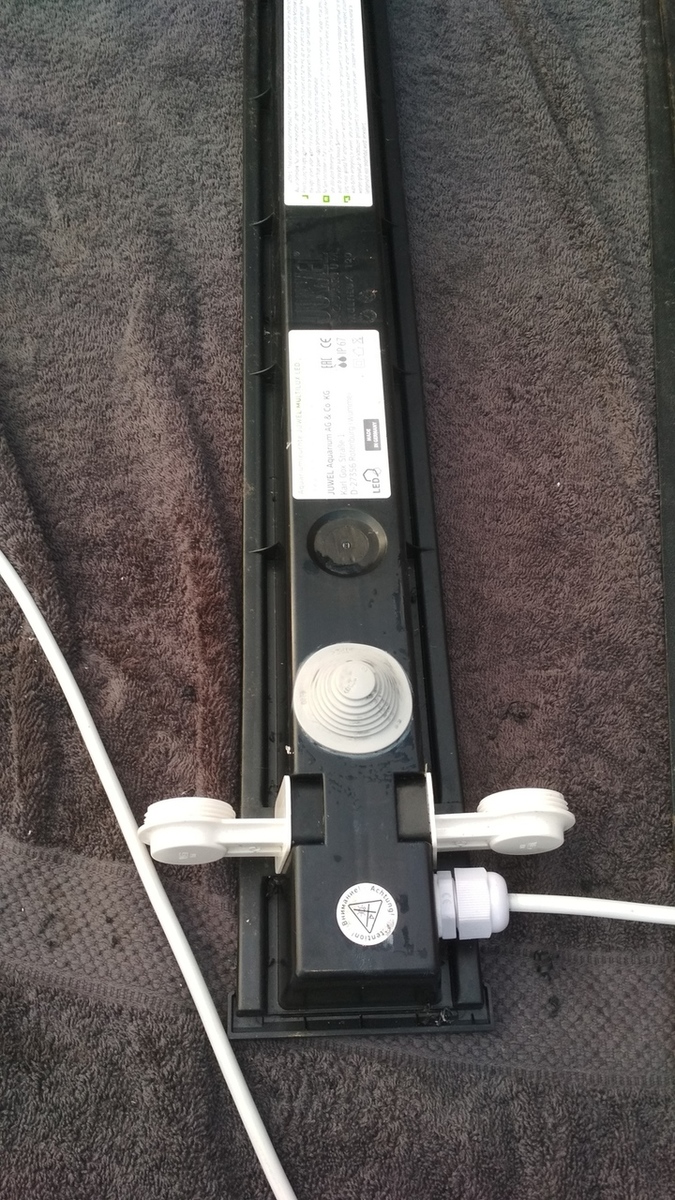

- 2 gaten geboord (klokboor) voor makkelijke toegang.
- Bestaande voedingskabel veranderd naar 4x75mm². Hiervoor een wartel M20 gebruikt

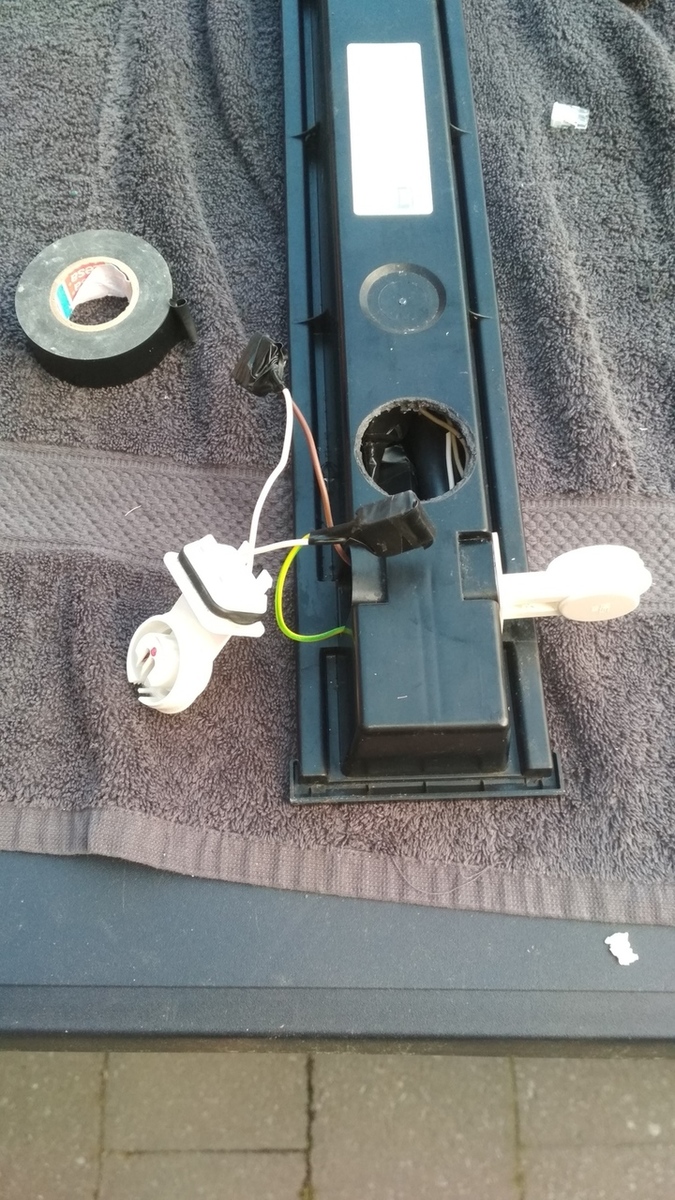

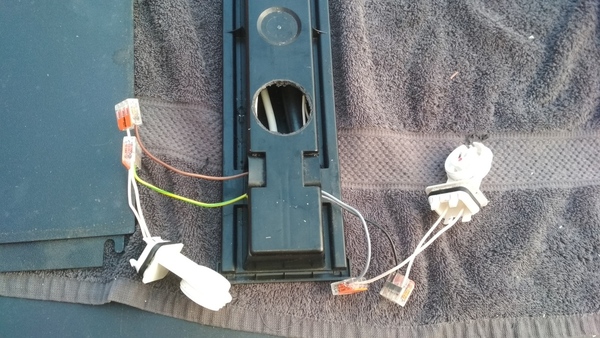

- DE led houders apart geschakeld (standaard zijn deze in serie). met wago klemmen verbonden met de nieuwe voedingskabel en daarna goed ingetapet
- 2 gaten gedicht met 2 stoppen en een beetje tec7

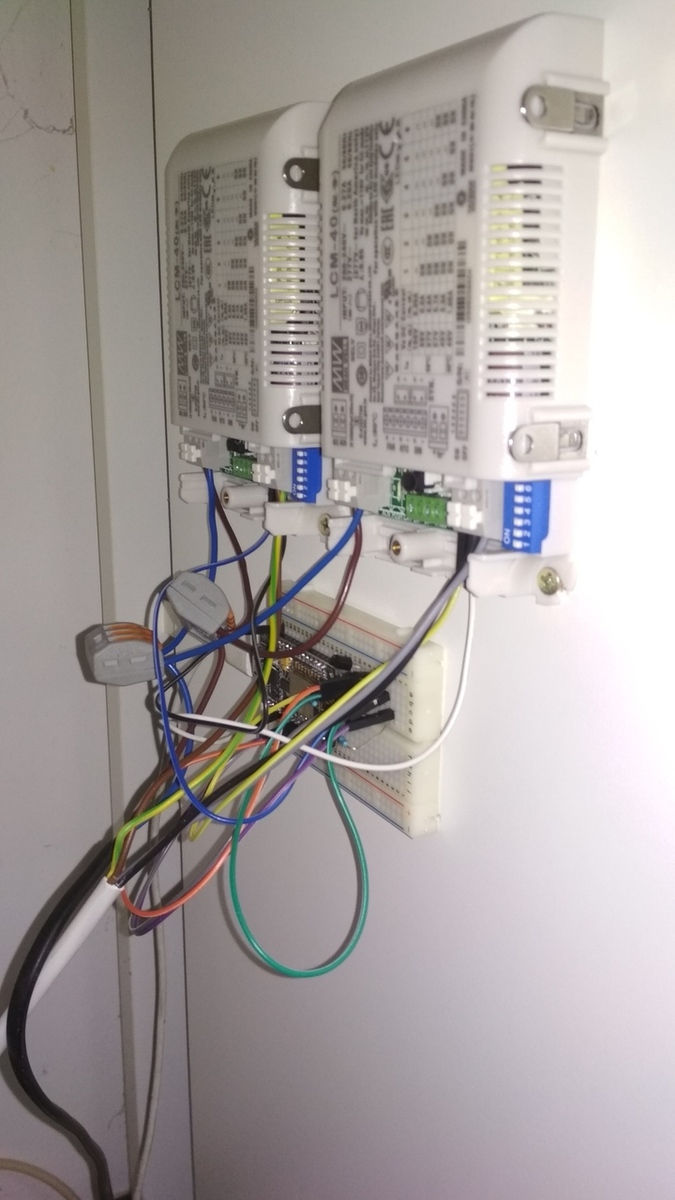

Als led driver heb ik 2 LCM-40 gebruikt. Het is ook mogelijk om ze samen zowel in serie als parallel te schakelen. Zie tabel voor de mogelijkheden.
APART
======
Voordelen
- Je kunt beide buizen apart bedienen.
- Als één buis defect geraakt. Blijft de andere gewoon branden.
Nadelen
- 2 LED drivers nodig (prijs)
SERIE
=====
Voordelen
- Maar één LED driver nodig.
Nadelen
- Als één buis defect geraakt brandt de andere ook niet meer.
PARALLEL
Voordelen
- Maar één LED driver nodig.
Nadelen
- 2 smeltzekeringen nodig. (Als één buis defect geraakt. krijgt de andere de volle laag)
- Als één buis defect geraakt zal de smeltzekering van de andere buis het begeven. Je kunt daarna wel de LED driver op 350mA schakelen (ALLEEN BIJ DE LCM-40) + smeltzekering wisselen om voorlopig met één buis verder te werken.
MATERIAAL NODIG
- Led drivers (zie tabel).
LCM-25
LCM-40
LCM-60
- Kabel 4x75mm²
- Stop 40MM²
- V-tec wartel M16
- Contra moer
Mijn bedoeling is om een TC-420 als dimmer te gebruiken. Helaas is deze nog niet gearriveerd (China).
Als test heb ik voorlopig een ESP8266 module gebruikt met een BC547 transistor en een 1K ohm weerstand. Om zo de LCM aan te sturen.
De code in arduino kun je hier vinden.
Moesten er mensen geïnteresseerd zijn om zelf een soort van TC-420 te bouwen met een esp8266 / esp32. Kijk zeker eens naar deze projecten
- https://github.com/CelliesProjects/aquacontrol32
- https://www.danner-net.de/ao.htm
- https://github.com/atanasyanew/aqua-app
Zo rap als ik de TC-420 in huis heb. Toon ik het eindresultaat.
