Dat zou helemaal super zijn als het met een TC420 te doen is. Ik heb zelf niet heel veel verstand van deze zaken maar zie zojuist in de Data-sheet dat er drie manieren van dimmen zijn. Zie hierop pagina 2: https://win.tcisaronno.com/downloads/?IDnode=835&field=docs

Ze hebben het over een push dimfunctie, 1-10v dimfunctie en DALI dimfunctie.
Als een TC420 niet teveel verbruikt zou het zelfs op de AUX kunnen van de driver, anders zelf wat bouwen met een arduino en transistoren of mosfets


benvo

Well-known member
Lid geworden
28 mei 2014
Berichten
11,348
Leeftijd
70
Locatie
Hellendoorn
Website
aquaforum.nl
Dat zou helemaal super zijn als het met een TC420 te doen is. Ik heb zelf niet heel veel verstand van deze zaken maar zie zojuist in de Data-sheet dat er drie manieren van dimmen zijn. Zie hierop pagina 2: https://win.tcisaronno.com/downloads/?IDnode=835&field=docs

Ze hebben het over een push dimfunctie, 1-10v dimfunctie en DALI dimfunctie.
Ok, dat zou dus kunnen werken maar volgens mij zijn de Multilux buizen zelf niet dimbaar?

https://www.juwel-aquarium.de/nl/Producten/Verlichting/LED/MultiLux-LED/MultiLux-LED-lamp/


tuinkabouter

Well-known member
Lid geworden
18 januari 2010
Berichten
9,351
Locatie
alkmaar

benvo

Well-known member
Lid geworden
28 mei 2014
Berichten
11,348
Leeftijd
70
Locatie
Hellendoorn
Website
aquaforum.nl
Ligt vaak aan de driver die niet dimbaar is.
Of als de lamp is uitgevoerd met een interne niet dimbare driver, maar in dit geval lijkt het erop dat de driver enkel extern zit
Ok, dat heel goed zijn. Ik ken deze verlichting van Juwel niet maar las dat ze niet dimbaar zijn waarbij opvalt dat dit ook niet kan met hun eigen controller.


tuinkabouter

Well-known member
Lid geworden
18 januari 2010
Berichten
9,351
Locatie
alkmaar
Ok, dat heel goed zijn. Ik ken deze verlichting van Juwel niet maar las dat ze niet dimbaar zijn waarbij opvalt dat dit ook niet kan met hun eigen controller.
En dat is marketing :p
Wil je iets dimbaar koop dan de helialux :p

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen
Het dimverhaal ga ik zeker nog testen. Zodra ik meer weet laat ik het weten.:petjeaf:

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen

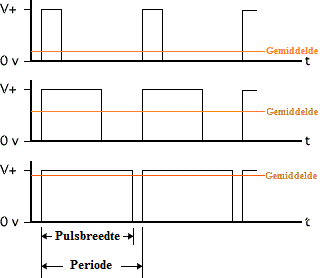

Zoals beloofd een update wat betreft het dimmen van de multilux lampen. Ik kan jullie mededelen dat het niet dimbaar zijn, wat juwel aangeeft, zeker niet zit in de lampen. Heb momenteel een raspberry pi, met een bordje uit china wat een pwm signaal vertaald naar 0-10v, geprogrammeerd om een volledig automatisch lichtprogramma weer te geven met zonsopkomst en zonsondergang.

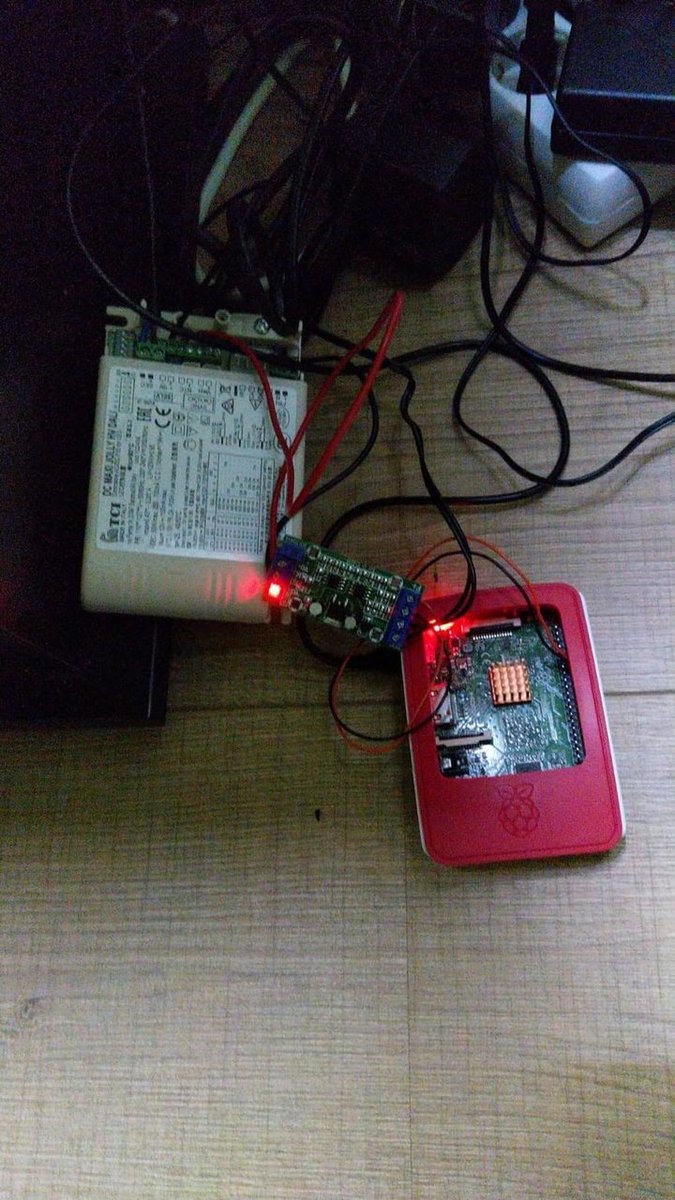

Zo ziet de opstelling er uit:



Voor degene die handig en geïnteresseerd zijn, ik heb gebruik gemaakt van een raspberry pi 3 met Android Things als OS. Daarvoor heb ik een programmaatje geschreven waarin twee keer per dag een zonsopkomst en zonsondergang verwerkt zit. Dit kan relatief eenvoudig aangepast worden naar andere tijden of één enkele lichtperiode.

De broncode is hier terug te vinden: https://github.com/Rwae/AquariumPWMSunControl

Laatst bewerkt:

tuinkabouter

Well-known member
Lid geworden
18 januari 2010
Berichten
9,351
Locatie
alkmaar
Zo moest het ff 3x lezen..
Maar als ik het goed begrijp heb jij nu dus een dimbare juwel lamp omdat je een dimbare voeding hebt

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen
Haha excuses voor het cryptische taalgebruik. Ja dat is de conclusie die je hieruit kunt trekken :D.


tuinkabouter

Well-known member
Lid geworden
18 januari 2010
Berichten
9,351
Locatie
alkmaar
Haha wel vet dat het is gelukt

Maar met een tc420 durfde je niet aan?

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen
Haha wel vet dat het is gelukt

Maar met een tc420 durfde je niet aan?

Over de tc420 heb ik niet nagedacht eigenlijk, heb zo'n ding niet voor handen. Deze raspberry pi diende voor dit project als boekenlegger dus kon deze wel een andere functie geven. :cool:


flipper34

Well-known member
AquaForum Donateur
Lid geworden
9 mei 2013
Berichten
4,991
Leeftijd
58
Locatie
Andijk
Deze raspberry pi diende voor dit project als boekenlegger dus kon deze wel een andere functie geven. :cool:
:D:D
leuk maar hoe heb je dit gedaan via de originele voorschakel van juwel of anders

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen
:D:D
leuk maar hoe heb je dit gedaan via de originele voorschakel van juwel of anders

Het is inderdaad niet gebeurd met de standaard voorschakelapparatuur. Dat staat beschreven op pagina 1 van deze thread, daar staat ook bij welke voeding je nodig hebt voor het aansturen van de juwel led buizen.


flipper34

Well-known member
AquaForum Donateur
Lid geworden
9 mei 2013
Berichten
4,991
Leeftijd
58
Locatie
Andijk
Het is inderdaad niet gebeurd met de standaard voorschakelapparatuur. Dat staat beschreven op pagina 1 van deze thread, daar staat ook bij welke voeding je nodig hebt voor het aansturen van de juwel led buizen.
Zag het nu ook was de voor geschiedenis even vergeten:sorry: :D:D
Nou zie ik de mensen met een originele led balk dit niet zo snel doen maar leuk om te weten dat het kan bedankt voor het delen:thumbs::D

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen
Zag het nu ook was de voor geschiedenis even vergeten:sorry: :D:D
Nou zie ik de mensen met een originele led balk dit niet zo snel doen maar leuk om te weten dat het kan bedankt voor het delen:thumbs::D

Dat denk ik ook niet nee, is vooral interessant voor mensen die een oude T5 bak willen ombouwen :).


benvo

Well-known member
Lid geworden
28 mei 2014
Berichten
11,348
Leeftijd
70
Locatie
Hellendoorn
Website
aquaforum.nl
Zoals beloofd een update wat betreft het dimmen van de multilux lampen. Ik kan jullie mededelen dat het niet dimbaar zijn, wat juwel aangeeft, zeker niet zit in de lampen. Heb momenteel een raspberry pi, met een bordje uit china wat een pwm signaal vertaald naar 0-10v, geprogrammeerd om een volledig automatisch lichtprogramma weer te geven met zonsopkomst en zonsondergang.

Zo ziet de opstelling er uit:

Bekijk bijlage 270561

Voor degene die handig en geïnteresseerd zijn, ik heb gebruik gemaakt van een raspberry pi 3 met Android Things als OS. Daarvoor heb ik een programmaatje geschreven waarin twee keer per dag een zonsopkomst en zonsondergang verwerkt zit. Dit kan relatief eenvoudig aangepast worden naar andere tijden of één enkele lichtperiode.

De broncode is hier terug te vinden: https://github.com/Rwae/AquariumPWMSunControl
Een Rasberry pi is feitelijk een computer, je had eigenlijk behoorlijk voordeliger kunnen werken met een Arduino wat een controller is. Zelf deed ik dit ook met een Mega waar ik een volledige Aquarium controller van gebouwd heb. Naast de verlichting stuur ik daar ook de temperatuur en CO2 mee aan. Mijn code heb ik zelf geschreven omdat ik ook gewerkt heb met een gekoppeld Nextion scherm. Maar dit is natuurlijk ook leuk.

Topicstarter
Rwae

Rwae

Well-known member
Lid geworden
18 april 2017
Berichten
115
Leeftijd
31
Locatie
Beuningen
Een Rasberry pi is feitelijk een computer, je had eigenlijk behoorlijk voordeliger kunnen werken met een Arduino wat een controller is. Zelf deed ik dit ook met een Mega waar ik een volledige Aquarium controller van gebouwd heb. Naast de verlichting stuur ik daar ook de temperatuur en CO2 mee aan. Mijn code heb ik zelf geschreven omdat ik ook gewerkt heb met een gekoppeld Nextion scherm. Maar dit is natuurlijk ook leuk.

Ja daar ben ik me bewust van, ga dit ook nog wel converteren naar een simpeler systeem denk ik (volgens mij heb ik nog een Atmega88 liggen ergens op zolder) maar zoals ik al zei had ik een raspberry pi zo nog liggen, dan is dat voor mij dus het voordeligste systeem ;).

Bedankt voor de verdere tips, wellicht ga ik het ding in de toekomst nog verder uitbreiden, voor nu is dit vooral een proof-of-concept geweest om de verlichting te kunnen dimmen.


Joost123

Well-known member
Lid geworden
3 januari 2020
Berichten
107
Voor degene die handig en geïnteresseerd zijn, ik heb gebruik gemaakt van een raspberry pi 3 met Android Things als OS. Daarvoor heb ik een programmaatje geschreven waarin twee keer per dag een zonsopkomst en zonsondergang verwerkt zit. Dit kan relatief eenvoudig aangepast worden naar andere tijden of één enkele lichtperiode.

De broncode is hier terug te vinden: https://github.com/Rwae/AquariumPWMSunControl
@Rwae , helaas werkt de link naar de broncode niet meer. Zou je die nog eens willen delen?
