Hoi allemaal,
Ben ik weer met nog een vraagje.

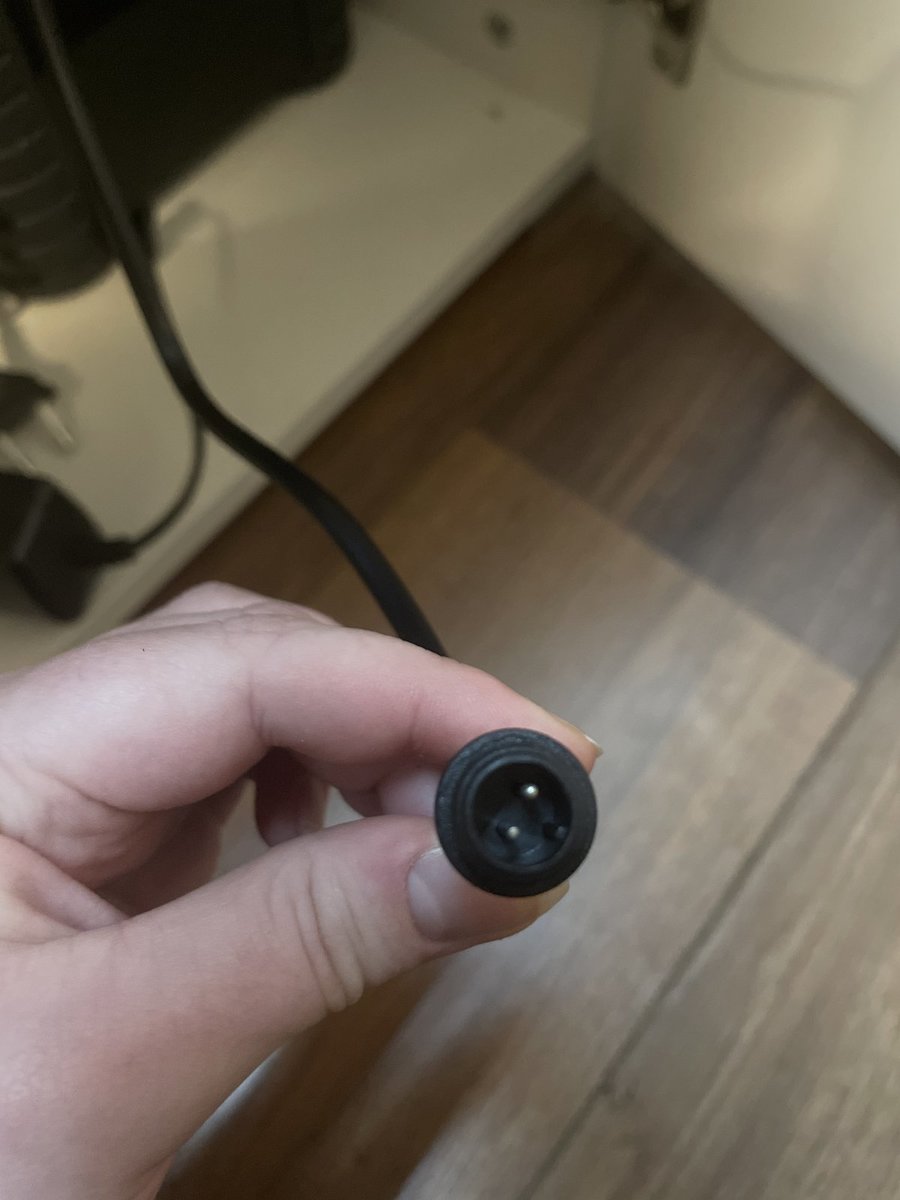

Ik ben vandaag bezig geweest met mijn tc420 voor de led-verlichting. Deze is van eheim: classic led daylight 24V~20W. Hier heb ik er 2 van. Echter, hebben deze leds van eheim een ander uiteinde dan de meeste verloopstekkers (?) die ik kan vinden. image.jpg Heeft iemand toevallig ervaring met deze koppeling en kan mij wijzen naar de goede kabels. Ik voel er namelijk niet veel voor om de kabel te moeten strippen.
Hiernaast de vraag of een voedingsbron van 24V voldoet voor de 2 leds of dat ik ook nog met andere dingen rekening moet houden?
Alvast bedankt weer voor al jullie moeite!


peterpan_1966

Well-known member
Lid geworden
1 april 2019
Berichten
100
Leeftijd
54
Hallo Zoe,

Ik heb mijn aquarium niet meer maar het was even zoeken.

Mijn setup was 2x classic led; 1 daylight en 1 plants, beide 7.7W = totaal van zo'n 15.4 W (max).

Ik heb op ebay (kleinanzeigen) een zwaardere trafo gekocht (25W) en een dimmer, beide origineel eheim.

Op internet een splitter gekocht om de 2 ledbalken op de dimmer aan te sluiten: https://suslight.nl/q-s-connect-t-y-connector-24v-1.htm. Hij heet nu anders dus je moet wel even opletten op de man/vrouw aansluiting.

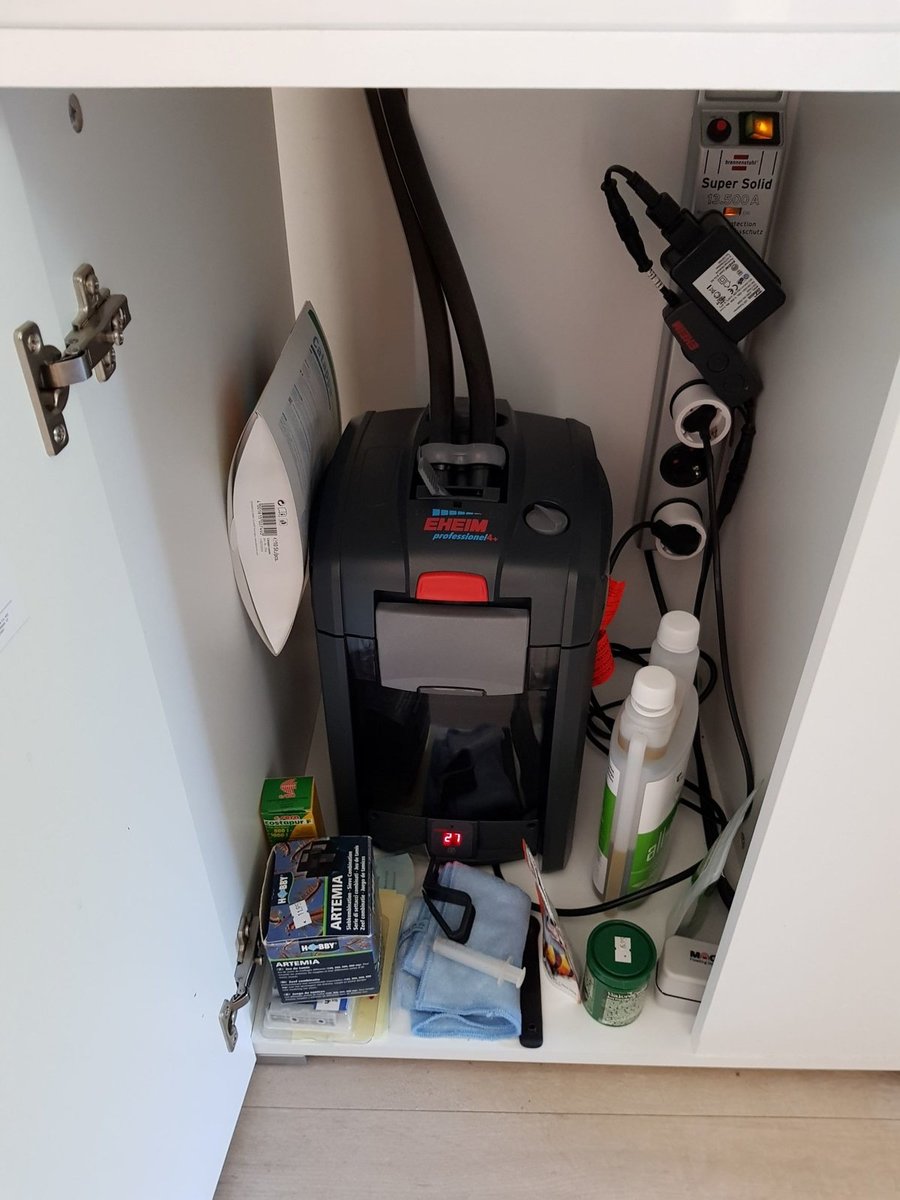

Adapter -> dimmer -> splitter naar de 2 ledbalken:

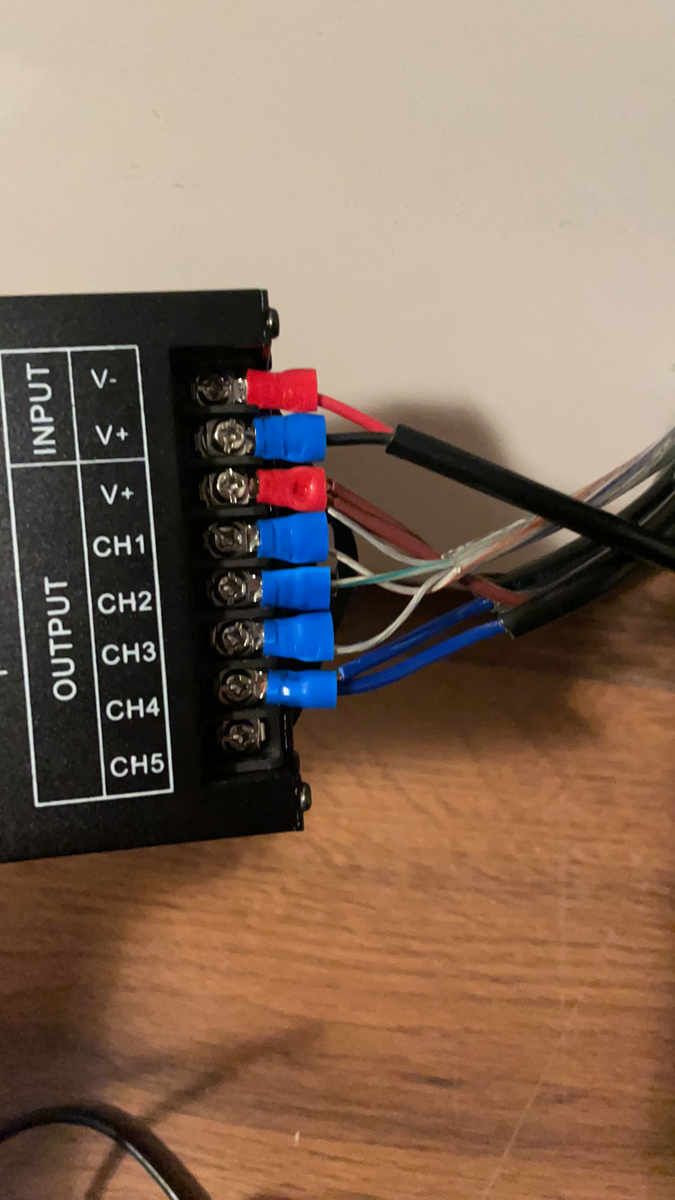

Nu zie ik dat je een tc420 gebruikt of wilt gaan gebruiken en dan heb je volgens mij aan bovenstaande niet veel. Ik dacht namelijk dat je bij een tc420 altijd kabels moet strippen om ze op de juiste positie vast te schroeven. Let ook even op de trafo, die moet dan (minimaal) 40W kunnen leveren bij 2 led's van 20W.

Mocht ik je nog kunnen helpen dan hoor ik het wel.

Succes,
Peter

Topicstarter
Z

ZoëN

Member
Lid geworden
5 augustus 2020
Berichten
11
Leeftijd
21
Heel erg bedankt voor je hulp Peter!
Ik heb de connector meteen besteld. Ik zou in theorie dan de connector kunnen strippen. Zo gaat mijn garantie op de leds niet verloren : )


benvo

Well-known member
Lid geworden
28 mei 2014
Berichten
10,286
Leeftijd
69
Locatie
Hellendoorn
Website
aquaforum.nl
Heel erg bedankt voor je hulp Peter!
Ik heb de connector meteen besteld. Ik zou in theorie dan de connector kunnen strippen. Zo gaat mijn garantie op de leds niet verloren : )
Jouw stekkers bevatten een tweeaderige kabel. Dergelijk contra stekkers bestaan er in grote aantallen maar ook in vele soorten. Je moet dus gaan zoeken na precieze meting op 2p pin contra led connectors.
Hier zie je al een aantal soorten:
GX16 Luchtvaart Stopcontact Connector 2P 3P 5P Pin Elektrische Scooter Ebike Opladen Charger Plug Kabel G16 male & Female Wire Panel|Vervangende onderdelen en toebehoren| - AliExpress


peterpan_1966

Well-known member
Lid geworden
1 april 2019
Berichten
100
Leeftijd
54
Heel erg bedankt voor je hulp Peter!
Ik heb de connector meteen besteld. Ik zou in theorie dan de connector kunnen strippen. Zo gaat mijn garantie op de leds niet verloren : )
Dat is inderdaad een mogelijkheid.

Jouw stekkers bevatten een tweeaderige kabel. Dergelijk contra stekkers bestaan er in grote aantallen maar ook in vele soorten. Je moet dus gaan zoeken na precieze meting op 2p pin contra led connectors.
Ik weet niet hoe dit werkt bij een TC420 maar ik heb geen enkel probleem ondervonden in mijn setup. Ik weet dat het anders is maar ik verwacht niet dat de led-strips niet gaan werken met de splitter. Maar nogmaals, ik weet niet hoe de tc420 werkt en wat deze qua specificaties nodig heeft.


benvo

Well-known member
Lid geworden
28 mei 2014
Berichten
10,286
Leeftijd
69
Locatie
Hellendoorn
Website
aquaforum.nl
Dat is inderdaad een mogelijkheid.


Ik weet niet hoe dit werkt bij een TC420 maar ik heb geen enkel probleem ondervonden in mijn setup. Ik weet dat het anders is maar ik verwacht niet dat de led-strips niet gaan werken met de splitter. Maar nogmaals, ik weet niet hoe de tc420 werkt en wat deze qua specificaties nodig heeft.
Dat maakt inderdaad ook niets uit. Je voorstel werkt uitstekend. Mijn reactie was bedoelt op de aanvankelijke vraag aangaande de koppeling. Er bestaan namelijk zeker 2 pins contrastekkers maar er zijn vele soorten beschikbaar en daarvoor gaf ik al aan zijn meer exacte gegevens nodig.
