Ik heb inmiddels 2 aardige filters onder mijn aquarium staan. Beide standaard met een 16/22 slang op de inlaat en de uitlaat.

Ik ga dit weekend de opstelling met flexibele slangen vervangen voor een pvc stelsel en daarbij zoek ik 2 bevestigingen.


Voor de inlaat wil ik 2 korven in het aquarium hebben. 1 hoog en en laag.
Deze laat ik nog in het aquarium op 1 pvc t stuk uitkomen. Maak ik deze pijp vanaf het aquarium tot de 2 filters 25mm zit ik ruim zat toch? Over 1m1 2x 16mm inhoud 40l en met 1x 25mm 49l. Of is het dan te groot?

De filters hebben niet evenveel filtercapaciteit. Maakt dat nog uit met een gedeelde aanzuig?

Vanaf elk filter leg ik een eigen pijp aan als uitvoer terug het aquarium in. Pak ik dan beter buitenmaat 16mm of buitenmaat 20mm? Knijpen op de inlaat lijkt mij slechter dan 'net' te groot.

Wildkamp pvc is 1,9mm wanddikte dus houdjt je 8nwendig ca 21mm over.
Ik heb een Eheim 350+ en een 4/600 op mn bak staan en de hele pvc uitgevoerd met 25mm pvc.
En de aanzuig op 2 plekken in de bak, en die komen in de uitstroom samen in 1 buis. Daarop 3 uitstromers die ik heb geknepen

Ik ga er morgen mee aan de gang en ben benieuwd hoe het wordt.
Ik ga toch voor 1 gecombineerde in- en uitstroom.

Zeker.
Inhoud van 1m1 rond25mm is meer dan 2m1 rond16

Ik ga voor 2 uit- en inlaten beide rond20mm die samenkomen op 1 rond25 die in de kast weer uitmond op 2 rond20 naar het filter.
CO2 laat ik op 1 filter door de reaktor lopen voordat het samenkomt.

2x 16mm is 401mm2 oppervlak
1x 25mm is 490mm2 oppervlak

Zowaar heb je nog gelijk ook.. maar dan moet je wel 25mm binnen diameter hebben...

biljoenblik zei:
Bijna dan......

3,1415927 x (8x8) = 201 x 2 filters = 402

3,1415927 x (10,6 x 10,6) = 353
Klik om te vergroten...

Ja klopt... maar de standaard aansluit buizen van Eheim hebben ook geen 16mm als binnenmaat. Buitenkant is 17 (ik heb deze namelijk in een 20mm pvc buis gelijmd) dus binnen is maximaal 15, wellicht zelfs maar 14...

32 is hoe dan ook goed.... meer wordt wellicht overkill :6

Eigenwijs geweest en destijds toch alles in 25mm buitendiameter uitgevoerd.

Het functioneert goed maar Zodra er ook maar iets van vuil voor 1 van de instromen zit zie ik een duidelijk mindere uitstroom.

Heb het een half jaartje aangekeken maar vrees de inlaat toch naar 32 te moeten brengen.

Had verwacht dat de slangen qua maatvoering toch wel wat overcapaciteit hadden gehad. Heb overigens geen knietjes in het systeem, overal netjes bochten.

looney zei:
Het functioneert goed maar Zodra er ook maar iets van vuil voor 1 van de instromen zit zie ik een duidelijk mindere uitstroom.

Heb het een half jaartje aangekeken maar vrees de inlaat toch naar 32 te moeten brengen.
Klik om te vergroten...

Dan wellicht ook gelijk de instroom punten aanpassen, anders is kans groot dat deze juist beperkend werken.

biljoenblik zei:
Bijna dan......

3,1415927 x (8x8) = 201 x 2 filters = 402

3,1415927 x (10,6 x 10,6) = 353
Klik om te vergroten...
Als ik mij goed herinner is de formule voor een cilinder toch anders, ik neem maar even de buitenmaten als voorbeeld:
r=straal
d=diameter
h=hoogte
Pie= grofweg 3,14 (ik kan het pie teken even niet vinden)
.= in de wiskunde maal
Eerst bereken je het grondvlak oppervlak, onder en boven met de formule: (r.r.pie).2
Dan bereken je de mantel oppervlakte met de formule (2.r.pie).h
Die twee zaken tel je op.

Voor de 25 mm pijp
Grond oppervlak: (12,5 x 12,5 x 3,14) x 2=490,625
Mantel oppervlak: ( 2 x 12,5 x 3,14) x 1000 = 78500
Grond plus mantel: 78500 + 490,625 = 78990,625 mm^2

Voor de 16 mm pijp
Grond oppervlak: (8 x 8 x 3,14) x 2 = 401,92
Mantel oppervlak: ( 2 x 8 x 3,14 ) x 1000 = 50240
Grond plus mantel: 401,92 + 50240 = 50641,92 mm^2

2 x meter 16 mm heeft dus 101283,84 mm^2

Ik zie niet in wat de manteloppervlakte er toe doet? Tenzij je de buitenkant van je buis wilt schilderen.

Dan blijft over de oppervlakte van de cirkel.

Zie het als een rond raam. De oppervlakte bepaald hoeveel lucht er doorheen komt.

Oppervlakte cirkel.

straal x straal x π

De straal van een 16/22 slang is 8 mm.
De straal van een 25 mm pvc buis is 10,6 mm

25 mm pvc is buiten maat.

RichD1011 zei:
16/22 slang = 16mm binnendiameter
25mm PVC = 21,2mm binnendiamter.

16/2 = 8
21,2/2 = 10,6
Klik om te vergroten...


Dus we kunnen wel heel moeilijk allerlij inhoud gaan berekenen. Het is de oppervlakte welke de doorstroom bepaald.
Oppervlakte vermenigvuldigd met de lengte geeft inhoud. Lengte is bij de buizen gelijk. Dus streep je weg.
Blijft oppervlakte over.

Heb je een standaard bordje van Eheim of JBL of zo iets? Of heb je van de korfjes met schroefdraad die je gelijk op het pvc draait?

De standaard korfjes hebben van binnen een versmalling zitten die de doorstroom kan beperken .

De korfjes met schroefdraad hebben hele fijne sleufjes en slibben snel dicht.

Je kunt ook zelf een inlaat maken van een stuk PVC pijlen of zoiets kant en klaar kopen.

Is het een idee om naar een bredere pijp te verlopen en daar rondom sleuven van 3/4cm en 2/3mm Breed in te maken? Of zal dit te weinig Zijn?

looney zei:
Is het een idee om naar een bredere pijp te verlopen en daar rondom sleuven van 3/4cm en 2/3mm Breed in te maken? Of zal dit te weinig Zijn?
Klik om te vergroten...

Met de huidige 25mm pijp kun je al een heel eind komen met jouw opmerking, zeker als je er 2 doet.

Maar hoe groter de instroom mogelijkheden hoe minder weerstand.

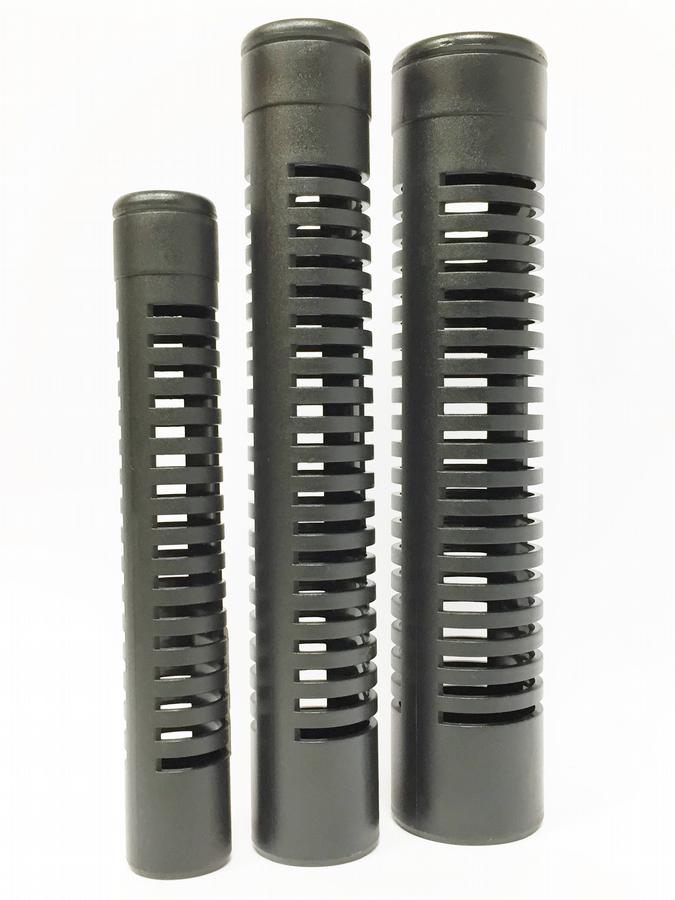

Deze gebruik ik...
