Ontwikkeling van een SMART-aquarium


S

SMART-aquarium

Guest
Goedemiddag forumleden,

Ik heb een jaar geleden mijn eerste aquarium ingericht met een aantal tropische vissen. Afgelopen jaar heb ik veel ervaring opgedaan met het verzorgen van deze prachtige dieren! Momenteel volg ik een HBO-opleiding tot ingenieur en ga ik mij 6 maanden verdiepen in de ontwikkeling van een slim aquariumsysteem. Dit "slimme systeem'' moet ervoor gaan zorgen dat de vissen in het aquarium leven onder geoptimaliseerde en constante condities. Een ander doel van dit systeem is het verminderen van de tijdsbesteding voor de verzorger als het gaat om het onderhouden van het aquarium.

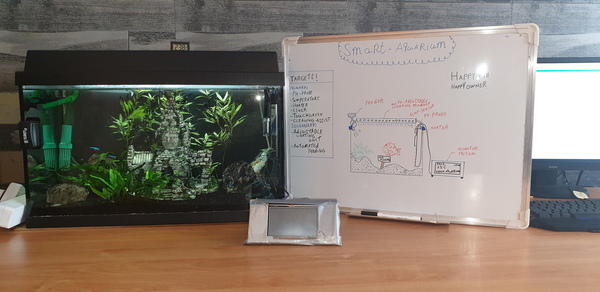

In de afbeelding hieronder vindt u een beknopte uitleg van het systeem dat ik wil gaan maken en de vormgeving hiervan. Vooralsnog is het de bedoeling dat het systeem in staat is om de: temperatuur, verwarming, verlichting en het voeren geautomatiseerd te regelen. Hiernaast dient het systeem de PH-waarde en de tijd bij te houden. Het systeem moet het leegpompen en vullen van het aquarium ook automatiseren door het regelen van een waterpomp. Het systeem is te besturen middels een touchscreen-scherm dat bestuurd wordt door een microcontroller.

Ik ben mij ervan bewust dat er al van dit soort systemen bestaan echter zijn deze vaak erg kostbaar en omvatten vaak niet het "gehele" aquarium
(met verwarming, licht, PH-waarde etc.)

Wat betreft het verzorgen van vissen en onderhouden van een aquarium heb ik lang nog niet alle kennis in huis die een specialist heeft. Ik ben daarom reuze benieuwd of er mensen zijn die mij willen helpen met de ontwikkeling van dit idee door hun ervaringen en ergernissen met betrekking tot het houden van vissen te delen. Wat zouden jullie graag terugzien in een desbetreffend systeem? Of met welke zaken moet ik rekening houden bij het maken van een product dat toepasbaar is op zoveel mogelijk aquaria?

Via dit topic zal ik mijn voortgang gaan delen de komende maanden. Ik ben echter nieuw op dit forum dus als er op of aanmerkingen zijn omtrent het plaatsen van berichten dan hoor ik dit graag!

Groeten Hugo


Bijlagen

  • 20200904_104549.jpg
    139.3 KB · Weergaven: 295
Welkom om mee te beginnen, ik begrijp dat je dit onderzoekend doet, maar ik zie alleen een 60 cm bakje met een hoop en naar mijn mening overbodige techniek, buiten het waterwisselen om.
Ik denk dat je een soort systemen wil gaan gebruiken zoals een combi van @rjoemman en @benvo , kijk eens in hun fotoalbums.

leuk idee zou beginne bij het voeren dat is niet zo makelijk te automatiseren denk ik dan heb je een schijf feeder nodig zo dat je precies de hoeveelheid kan voeren die je wil

Ik heb dacht ik niets gelezen over het automatisch toevoegen van plantenvoeding en sporen en dat is ook wel een belangrijk punt denk ik.
Welkom overigens en veel succes met je project.

TonHageraats zei:
Welkom om mee te beginnen, ik begrijp dat je dit onderzoekend doet, maar ik zie alleen een 60 cm bakje met een hoop en naar mijn mening overbodige techniek, buiten het waterwisselen om.
Ik denk dat je een soort systemen wil gaan gebruiken zoals een combi van @rjoemman en @benvo , kijk eens in hun fotoalbums.
Klik om te vergroten...
@tuinkabouter @Rebtor

Bedankt voor je reactie Ton, klopt het is vooral nog onderzoekend. Echter gaat het niet zozeer om mijn bakje maar meer over het functioneren van zo'n systeem in alle bakken. Het mag in sommige gevallen ook best een beetje overbodig zijn als het maar informatie verschaft aan de gebruiker.

Hieronder de link naar wat filmpjes die ik bijvoorbeeld erg interessant vond als het gaat om het maken van een dergelijk systeem!
-
-
-

Ohhh ik vind soms niks leukers dan met m’n armen Al vroetend in de bak, beetje poetsen, beetje snoeien. En dan genieten van het eindresultaat! Ik vind rustgevend. Ik krijg vooral stress van ziekte en sterfte. Of nieuwe vissen die dan een besmetting teweeg brengen. Kan er geen aromatische quarantaine worden uitgevonden? Hihi groetjes

gpatton zei:
leuk idee zou beginne bij het voeren dat is niet zo makelijk te automatiseren denk ik dan heb je een schijf feeder nodig zo dat je precies de hoeveelheid kan voeren die je wil
Klik om te vergroten...
Zeer makkelijk zelfs, de eheim 3581 leent zich er heel goed voor.
SMART-aquarium zei:
Bedankt voor je reactie Ton, klopt het is vooral nog onderzoekend. Echter gaat het niet zozeer om mijn bakje maar meer over het functioneren van zo'n systeem in alle bakken. Het mag in sommige gevallen ook best een beetje overbodig zijn als het maar informatie verschaft aan de gebruiker.

Hieronder de link naar wat filmpjes die ik bijvoorbeeld erg interessant vond als het gaat om het maken van een dergelijk systeem!
-
-
-
Klik om te vergroten...

Aquadiuno=Iaqua.
Iaqua is ontwikkeld door AnotherHobby op theplantedtank.net
Iaqua is weer door ontwikkeld door Fernando (ferduino uit Portugal dacht ik)
Iaqua is ook door ontwikkeld door rob fowler (robo-tank uit Canada).
Rob is gestopt met de robo-tank controller “productie” en levert nu shields voor de reef-pi controller (Rpi ipv arduino)

waarschijnlijk kan je op theplantedtank.net nog wel een berichtje sturen naar Ryan (MrMan) voor een Iaqua shield als je niet overweg kan met de eagle tekeningen voor de PCB.

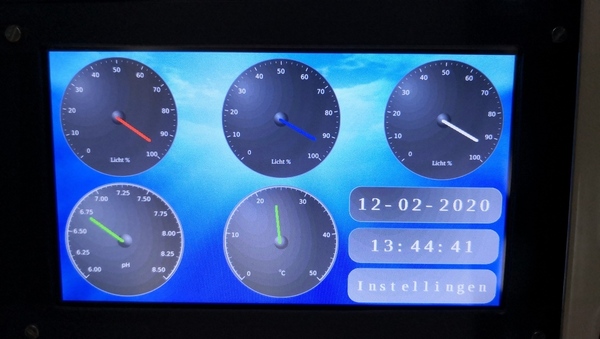

@benvo heeft hier zelf zijn eigen controller gemaakt met een nextion scherm wat in dat opzicht redelijk uniek is gezien dit via I2C is aangesloten.

Er zijn hoopjes controllers die een hoop kunnen..
Apex neptune heeft veel ondersteuning voor 3rd party hardware maar geen verlichting zover ik weet (misschien wel kessil lampen maar twijfel daar aan)
Profilux doet bijna alles behalve voeren (zover ik weet) en is redelijk modulair zodat je goedkoop in kan stappen en uit kan breiden naar wens.
Er is ook nog iets als reefkeeper (als ik de naam goed heb) is in feite een simpelere headless controller.
Zullen er nog meer zijn, maar dit zijn de gene die ik ken.

voor je studie is het leuk een werkende unit te maken maar verwacht niet dat je makkelijk die dingen gaat verkopen of er veel geld aan over gaat houden, then again
RHG design is ook begonnen met een simpele lasersnijder in een garage box.

trouwens ik heb nog alle elektronica liggen voor2 sets Iaqua...
Mocht je willen kan je het zo overnemen

Laatst bewerkt:
tuinkabouter zei:
Zeer makkelijk zelfs, de eheim 3581 leent zich er heel goed voor.


Mocht je willen kan je het zo overnemen
Klik om te vergroten...
wel het een en ander over gehoort ja maar voor zoon klein bakje is dat tog heel moeilijk om precies te voeren? en het voer moet eigelijk ook vers blijven van daar dat ik geen anderen manier als een schijf feeder zie

@Norion Goed idee! Zoiets als het automatisch inschakelen van een antibioticakuur voor een bepaalde tijd zou zeker mogelijk moeten zijn.
Dit komt alleen niet wekelijks voor omdat bacteriën ook resistent worden tegen antibiotica. Bedankt voor de input!

gpatton zei:
wel het een en ander over gehoort ja maar voor zoon klein bakje is dat tog heel moeilijk om precies te voeren? en het voer moet eigelijk ook vers blijven van daar dat ik geen anderen manier als een schijf feeder zie
Klik om te vergroten...
De eheim is misschien iets te lomp voor kleinere aquaria.
Hier op het forum had iemand deze voeder aangepast met een zelfgemaakte worm zodat er kleinere porties werden gegeven.

ik zit te kijken voor een constante ph meter dat kost a 80 euro weet niet wat zoon computer met wat sensors kost ?

gpatton zei:
ik zit te kijken voor een constante ph meter dat kost a 80 euro weet niet wat zoon computer met wat sensors kost ?
Klik om te vergroten...
€400 voor robo-tank
Dacht €140-200 voor pofilux
Apex was ook iets van €300 dacht ik
Reefpi is €60-80 voor de shields daar komen nog sensoren en de raspberry er nog bij

Hallo @tuinkabouter, bedankt voor je reactie! Ik hoor al dat je kennis van zaken hebt. Ik ben nog niet enorm thuis in programmeren en elektronica vandaar dat ik ook dit project heb gekozen.

Om mee te beginnen heb ik een Nextion 4,3" enhanced module aangeschaft en ik ben nu aan het kijken wat de mogelijkheden hiermee zijn.

Het doel is inderdaad om gewoon een goed werkend systeem neer te zetten en ik verwacht ook zeker niet om hier geld aan te gaan verdienen. Het betreft een leerproject ;)

Wat betreft de laqua onderdelen die hou ik nog even in gedachte, bedankt voor de info!

Leuk project. Misschien erg lastig te realiseren maar beetje out of the box denken is ook wel is goed. Een geautomatiseerd testlab. Die je bijvoorbeeld periodiek waardes als NO3 en PO4 voor je meet maar ook een waarschuwing geeft als er bijvoorbeeld NH3 of NO2 gemeten wordt.

Gr
Stefan

@benvo Gaaf! Wat betreft de verlichting zat ik te denken aan een aluminium bak met waterdichte RGB ledstrips bestuurd door de controller.
Om dat deel universeel te maken voor meerdere afmetingen aquaria dacht ik aan het verstelbaar maken van 60-120 cm ongeveer.
Groet, Hugo

Stefan Akerboom zei:
Leuk project. Misschien erg lastig te realiseren maar beetje out of the box denken is ook wel is goed. Een geautomatiseerd testlab. Die je bijvoorbeeld periodiek waardes als NO3 en PO4 voor je meet maar ook een waarschuwing geeft als er bijvoorbeeld NH3 of NO2 gemeten wordt.

Gr
Stefan
Klik om te vergroten...
Nou, wanneer je dit goed zou willen, middels sensors bijvoorbeeld, doen wordt het een kostbaar verhaal, ben ik bang.

Stefan Akerboom zei:
Leuk project. Misschien erg lastig te realiseren maar beetje out of the box denken is ook wel is goed. Een geautomatiseerd testlab. Die je bijvoorbeeld periodiek waardes als NO3 en PO4 voor je meet maar ook een waarschuwing geeft als er bijvoorbeeld NH3 of NO2 gemeten wordt.

Gr
Stefan
Klik om te vergroten...
Doet seneye

SMART-aquarium zei:
@benvo Gaaf! Wat betreft de verlichting zat ik te denken aan een aluminium bak met waterdichte RGB ledstrips bestuurd door de controller.
Om dat deel universeel te maken voor meerdere afmetingen aquaria dacht ik aan het verstelbaar maken van 60-120 cm ongeveer.
Groet, Hugo
Klik om te vergroten...
RGB strips zijn wat dat de betreft, denk ik, niet de beste keuze. De leds gebruikt in deze strips zijn niet erg sterk qua intensiteit en strips zijn sowieso voor het merendeel van een wat mindere kwaliteit. Een goed plan is denkelijk toch om eerst eens goed te bezien welk type verlichtingen er zoal gebruikt worden voor zoetwater aquariums en waarom dit zo is. Ook aluminium kan bepaalde nadelen hebben boven een bak.

@benvo Ja klopt daar is zeker ook wat voor te vinden. Ik ga het een en ander onderzoeken en op tekening zetten en dan koppel ik het terug op het forum!
Thanks voor de input :)

Leuk om te lezen. Arduino is gewoon leuk om mee rond te klooien. Wij hebben zo'n set hier thuis liggen (man is elektro-ing.) en hij wil er een weer/waterhoogte module van maken.

Ik zou zelf vooral geinteresseerd zijn in een oplossing die de 'sunrise'-module van mijn Superfish Home aquaria kan nabootsen. Als je op de licht-knop drukt, gaat het licht gedurende 30 sec gefaseerd aan naar vol, zelfde voor de blauwe 'nachtlicht'-stand. Zet je dat op een timer, gaat de bak in één keer vol aan op beide soorten licht. Als dat aangestuurd kan worden, zou het super zijn.

Waterwaarden testen lijkt me enorm lastig aangezien je dan ook de reagens zou moeten toedienen ergens in een test-tube. En hoe lees je dat dan weer af en vertaal je dat naar leesbare (en kloppende) waarden?

Leuk project, ik wil je wel adviseren de scope een beetje af te bakenen, bijvoorbeeld op het controller/aanstuur deel. Als je teveel hooi op je vork neemt dan loop je het risico dat je verzuipt in het project, omdat je in een korte tijd dan teveel moet doen. Je kan, als je een werkende opstelling moet maken, ook veel simuleren natuurlijk, je hoeft niet altijd het dure spul te kopen.

Wat ik handig zou vinden aan zo’n systeem (los van de basis dingen als licht, temperatuur en PH) is dat deze automatisch Voeding doseert op basis van metingen. (was al genoemd) Of je dit op basis van een seneye (ook al genoemd) of een ander meetinstrument zou kunnen doen weet ik niet, maar misschien de moeite waard om te onderzoeken. En ook daar geld dat je ingangswaarden op je controller dan kan simuleren met een potmeter o.i.d. of zelfs in je software. En misschien is de conclusie wel dat dit te duur is en je hiermee je doelstelling niet haalt.

Tevens zou ik trending van meetwaardes handig vinden, dus hoe verlopen bepaalde Meetwaardes in tijd en in excel zou Je deze dan naast elkaar in een grafiek kunnen zetten als je dit kan exporteren.

succes in ieder geval!

Ik zou dit dus ook graag willen, echter na een (kort) onderzoekje werd het mij te lastig of te duur.
Mijn collega's van Tweakers laten wel eens wat dingen zien op het testlab, dat vind ik ook allemaal erg interessant.

Marije74 zei:
Waterwaarden testen lijkt me enorm lastig aangezien je dan ook de reagens zou moeten toedienen ergens in een test-tube. En hoe lees je dat dan weer af en vertaal je dat naar leesbare (en kloppende) waarden?
Klik om te vergroten...
Seneye doet het met test-strips zoals je zelf ook kan doen, alleen blijven de test-strips van seneye 30 dagen “actief”
Robin E zei:
Leuk project, ik wil je wel adviseren de scope een beetje af te bakenen, bijvoorbeeld op het controller/aanstuur deel. Als je teveel hooi op je vork neemt dan loop je het risico dat je verzuipt in het project, omdat je in een korte tijd dan teveel moet doen. Je kan, als je een werkende opstelling moet maken, ook veel simuleren natuurlijk, je hoeft niet altijd het dure spul te kopen.

Wat ik handig zou vinden aan zo’n systeem (los van de basis dingen als licht, temperatuur en PH) is dat deze automatisch Voeding doseert op basis van metingen. (was al genoemd) Of je dit op basis van een seneye (ook al genoemd) of een ander meetinstrument zou kunnen doen weet ik niet, maar misschien de moeite waard om te onderzoeken. En ook daar geld dat je ingangswaarden op je controller dan kan simuleren met een potmeter o.i.d. of zelfs in je software. En misschien is de conclusie wel dat dit te duur is en je hiermee je doelstelling niet haalt.

Tevens zou ik trending van meetwaardes handig vinden, dus hoe verlopen bepaalde Meetwaardes in tijd en in excel zou Je deze dan naast elkaar in een grafiek kunnen zetten als je dit kan exporteren.

succes in ieder geval!
Klik om te vergroten...
Het plotten van data is denk ik wel te doen.
Mijn robo-tank slaat het op op een SD kaart, het formaat weet ik niet.
Maar als je het als tekst opslaat in een CSV format kan je het makkelijk in excel importeren.


SMART-aquarium zei:
Hallo @tuinkabouter, bedankt voor je reactie! Ik hoor al dat je kennis van zaken hebt. Ik ben nog niet enorm thuis in programmeren en elektronica vandaar dat ik ook dit project heb gekozen.

Om mee te beginnen heb ik een Nextion 4,3" enhanced module aangeschaft en ik ben nu aan het kijken wat de mogelijkheden hiermee zijn.

Het doel is inderdaad om gewoon een goed werkend systeem neer te zetten en ik verwacht ook zeker niet om hier geld aan te gaan verdienen. Het betreft een leerproject ;)

Wat betreft de laqua onderdelen die hou ik nog even in gedachte, bedankt voor de info!
Klik om te vergroten...
Idd ik ben op dag 1 van Iaqua ingestapt omdat ik wat te doen zocht, daarna de ontwikkelingen van de diverse spin-off projecten bekeken en voor m’n grote aquarium is de keuze gevallen op de robo-tank controller.

denk dat je het beste af bent met een basis kiezen en daarop voort borduren of kijken of je seneye kan laten interfacen met reef-pi zodat je meerdere dat kan plotten en mogelijk je NO3 en CO2 sturen.
CO2 kan vanaf de reef-pi dacht ik, dan kan je de seneye gebruiken om de NO3 data te versturen naar de server van de reef-pi en mogelijk ook PH, NH3/4 en NO2 alarmen vanaf de seneye naar de reef-pi sturen

rjoemman zei:
@tuinkabouter @Rebtor
Klik om te vergroten...

Wat een leuk project.

Allereerst wil ik je een aantal tips mee geven.
- Zelfbouw is lang niet altijd goedkoper dan off the shelf producten. Dus doe dit vooral als hobby / studie project als je het leuk vind.
- Rob van Robotank is niet voor niets gestopt met Iaqua en overgestapt naar Reefpi. Hoe meer je toevoegt hoe zwaarder de eisen aan de hardware en het hoe duurder het wordt. Rob is er bijna aan onderdoor gegaan omdat hij op een gegeven moment tegen een kostprijs van richting de 400 euro aan liep, met meerdere arduino's moest gaan werken en de boel niet stabiel meer kreeg. Maw hou er rekening mee dat op een zeker punt je tegen de limitaties van een arduino aan kan lopen. Helemaal omdat je in 6 maanden tijd mogelijk niet alles helemaal kunt optimaliseren qua code.
- PH is lastig. Denk niet dat je weg komt met een 10 euro PH shield van onze Chinese tante. Dat werkt prima in een bakje met 50ml water, maar in een aquarium moet het circuit geïsoleerd zijn anders vliegen je waarden alle kanten op. Dat zelfde geld voor het meten van geleiding.
- Ga je voor een bestaand shield zoals @tuinkabouter hierboven beschrijft, ga je een eigen PCB ontwerpen / laten fabrieken of ga je aan de slag met de soldeerbout.
- Hoe hou je de boel veilig, schakel je op 220 / 12v / 24v. 12v circuit in dezelfde box als je 220v, ga je voor een breakout of ga je 220v fysiek scheiden en met "slimme" stekkers werken.

Aangezien hier iedereen aan het delen is heb mijn (headless) controller afgelopen december / januari zelf in elkaar geknutselt en draai hierop mijn eigen gefabriekte arduino script

Op dit moment kan hij:
- op 7 aparte kanalen LED verlichting aansturen (LED strips die we als extra boven de bak hebben hangen dimmen / zon op / ondergang). En aan / uit de JMB balken (via ene slimme stekker)
- PH meten en hierop CO2 sturen. (via een slimme stekker)
- Temperatuur meten en hierop verwarming aan en uit zetten (via een slimme stekker niet in gebruik)
- 2 Voedingspompen aansturen obv programma (tijd)
- Overloop beveiliging (niet in gebruik).
- Hij heeft een simpele web interface waarmee een aantal instellingen gedaan kunnen worden (zoals het ijken van de PH probe) en handmatig zaken aan en uit zetten.
- Kastje zelf heeft een klein LCD schermpje en 4 knoppen.


Het hart van de controller is een Arduino Mega kloon van Wemos deze heeft een WIFI chip ingebakken.
- Een RF transmitter voor het aansturen van mijn "slimme stekkers. Ik heb er namelijk voor gekozen om geen 220V door mijn zelf gemaakte controller te laten voeren en ik blijf liever weg van die hobby relay's. Je kunt op een bak van 2.5 meter het stroomverbruik van de verlichting en verwarming niet onderschatten.
- De arduino stuurt een aantal Mosfets aan voor het dimmen van de LED's.
- De PH sensor is een EZO van AtlasScientific. Ik had dus eert een shield van ali maar dat werkt dus niet. (en had geen zin om een isolatie circuit te bedenken).
- Een RTC om de tijd bij te houden
- Een simpel 2 x 20 LCD schermpje om wat zaken terug te kunnen tonen.
- DS18B20 sensoren voor het meten van temperatuur.
- Een aantal R45 Float level switches voor het bepalen van de waterhoogte.

Met bovenstaande en de nodige weerstanden, step down converters, knoppen en leds kom je al een heel eind in de richting van wat je wil. (behalve dat ik dus geen groot touchscreen heb).


Los van bovenstaande zelfbouw controller heb ik ook nog een Robotank Reefpi liggen (niet in gebruik op dit moment). Dat heeft enerzijds mee te maken dat ik gewoon nog niet de tijd heb gehad om me erin te verdiepen en een case te maken voor het break out shield met de 220v aansluitingen en aan de andere kant omdat de huidige controller het eigenlijk boven verwachting goed doet. En hij iets heel belangrijks niet kan namelijk PH waarden combineren met tijdstip van de dag om Co2 aan te sturen.

En dat brengt met op het lijstje wat ik belangrijk vind in een controller.
- Hij moet veel verschillende kanalen met LED's kunnen aansturen. Met een hoog vermogen. Liefste ook nog op verschillende voltages.
- Zon op en ondergang programma's ondersteunen
- Hij moet PH kunnen meten en op basis van tijd ('s nachts niet) Co2 aan en uit kunnen schakelen.
- Hij moet temperatuur kunnen meten en daarop de verwarming kunnen regelen.
- Aansluitingen moeten op een logische plek zitten (Bij het nieuwe Robotank shield zitten alle aanslutiingen aan de voorkant dus kabel management is niet te doen) voor mij is dat de onderkant.
- 220v moet goed zijn geïsoleerd van controller zelf. (vaak doet men dit door een break-out met een seriele kabel er tussen).
- automatische voeding is een plus
- Voor zee aquaria is misschien het aansturen van een stromingspomp nog iets wat mogelijk leuk is.
- trends en een webinterface zijn leuk maar zijn wel zaken waar veel tijd in gaat zitten.
- Automatisch verversen vind ik zelf niet interessant omdat ik denk dat als je dat doet je net zo goed continu kunt verversen. (but thats just me).

Succes in ieder geval en ik sluit me bij de rest aan. 6 maanden zijn zo voorbij dus maak keuzes wat je wel en niet gaat doen.

Laatst bewerkt:
Robin E zei:
Leuk project, ik wil je wel adviseren de scope een beetje af te bakenen, bijvoorbeeld op het controller/aanstuur deel. Als je teveel hooi op je vork neemt dan loop je het risico dat je verzuipt in het project, omdat je in een korte tijd dan teveel moet doen. Je kan, als je een werkende opstelling moet maken, ook veel simuleren natuurlijk, je hoeft niet altijd het dure spul te kopen.
Tevens zou ik trending van meetwaardes handig vinden, dus hoe verlopen bepaalde Meetwaardes in tijd en in excel zou Je deze dan naast elkaar in een grafiek kunnen zetten als je dit kan exporteren.
succes in ieder geval!
Klik om te vergroten...

Ja ik ben nu inderdaad bezig met de scope afbakenen en een bepaalde richting te kiezen. Hoogstwaarschijnlijk zal ik het nog vrij basic houden met een uitgedachte basis zodat ik hier nog verder op kan borduren wanneer ik nog tijd over heb. Ook wil ik veel testen met het systeem om te kijken wat voor afwijkingen er zijn en hoe ik deze kan minimaliseren. Wat betreft het in kaart brengen van parameters tegenover tijd daar had ik zelf ook aan gedacht! Ik heb een RTC (real-time-clock) module gekocht omdat die geïntegreerde op de Nextion schermen afwijken en ik ben inderdaad van plan om dit op te nemen in het systeem.

Bedankt voor de input!

tuinkabouter zei:
Seneye doet het met test-strips zoals je zelf ook kan doen, alleen blijven de test-strips van seneye 30 dagen “actief”

denk dat je het beste af bent met een basis kiezen en daarop voort borduren of kijken of je seneye kan laten interfacen met reef-pi zodat je meerdere dat kan plotten en mogelijk je NO3 en CO2 sturen.
CO2 kan vanaf de reef-pi dacht ik, dan kan je de seneye gebruiken om de NO3 data te versturen naar de server van de reef-pi en mogelijk ook PH, NH3/4 en NO2 alarmen vanaf de seneye naar de reef-pi sturen
Klik om te vergroten...

Gaaf ik zal me eens inlezen in deze onderwerpen. Ik had voor nu alleen de sensoren etc. gehaald waarvan ik zeker wist dat ze met Arduino gestuurd konden worden maar nu weet ik dat er nog veel meer mogelijk is :oops:

Rebtor zei:
Wat een leuk project.
En dat brengt met op het lijstje wat ik belangrijk vind in een controller.
- Hij moet veel verschillende kanalen met LED's kunnen aansturen. Met een hoog vermogen. Liefste ook nog op verschillende voltages.
- Zon op en ondergang programma's ondersteunen
- Hij moet PH kunnen meten en op basis van tijd ('s nachts niet) Co2 aan en uit kunnen schakelen.
- Hij moet temperatuur kunnen meten en daarop de verwarming kunnen regelen.
- Aansluitingen moeten op een logische plek zitten (Bij het nieuwe Robotank shield zitten alle aanslutiingen aan de voorkant dus kabel management is niet te doen) voor mij is dat de onderkant.
- 220v moet goed zijn geïsoleerd van controller zelf. (vaak doet men dit door een break-out met een seriele kabel er tussen).
- automatische voeding is een plus
- Voor zee aquaria is misschien het aansturen van een stromingspomp nog iets wat mogelijk leuk is.
- trends en een webinterface zijn leuk maar zijn wel zaken waar veel tijd in gaat zitten.
- Automatisch verversen vind ik zelf niet interessant omdat ik denk dat als je dat doet je net zo goed continu kunt verversen. (but thats just me).

Succes in ieder geval en ik sluit me bij de rest aan. 6 maanden zijn zo voorbij dus maak keuzes wat je wel en niet gaat doen.
Klik om te vergroten...

Wauw allereerst bedankt voor je bericht, dit helpt enorm! Je hebt wel mijn bubbel lekgeprikt als het gaat om het meten van PH. Ik heb mijn PH-shield van tante China maar gelijk opzij geschoven...
Verder klinkt de controller die jij gemaakt heb zeker niet slecht, zoiets is inderdaad waar ik uiteindelijk heen wil. Ik moet zeggen dat de Nextion module tot nu toe erg gemakkelijk te designen en gebruiken is. Vraag me af hoe alles in elkaar gaat overlopen dadelijk en de kunst is het niet te ingewikkeld te maken.

De zaken die je graag terug ziet komen in een controller helpen enorm bij de afbakening van het project en ik zie gelukkig een hoop overlapping met de punten die ik ook in gedachte had.

Ik vind het leuk te zien dat er zoveel mensen met kennis over deze onderwerpen op het forum aanwezig zijn, altijd fijn die motivatie in deze sombere online-schooldagen!

Ik zal komende paar weken proberen om mijn voortgang te delen, ben benieuwd naar jullie mening!

Groeten, Hugo

Ik weet niet hoe moeilijk het is exact maar robo-tank maakt gebruik van atlas sientific die “gewoon” op de I2C staan.
Zou redelijk plug&pray moeten zijn.

“nadeel” aan arduino is wel dat het niet standaard een netwerk verbinding heeft en ook niet echt out-of-the-box een webserver draait.
“Nadeel” aan een raspberry is dat er (zover ik weet) minder voorbeelden zijn om te gebruiken

Leuk idee. Mijn aquarium is ook vrijwel volledig geautomatiseerd. hier een paar suggesties/opmerkingen/bevindingen

-Ik denk dat je het jezelf makkelijker maakt door niet per se een 'all in 1' controller te willen hebben. Het kan veel gemakkelijker zijn om een 'losse' pH-controller te hebben en een stand-alone aquariumverwarming. Waarschijnlijk ook betrouwbaarder. Soms kunnen onderdelen op elkaar storen. En áls je systeem plat ligt, ligt alles plat. dat is niet wenselijk. Probeer dus ook naar functionaliteit en betrouwbaarheid te kijken in plaats van 'ik wil alles mooi in 1 kastje hebben'
-Denk goed na of je het geheel wel of niet op het internet wilt aansluiten. Denk aan de mogelijke impact van een hack waardoor je aquarium leegloopt of overstroomt. alternatief: een deel van het systeem offline houden. Zelf kan ik mijn systeem wel via bijvoorbeeld mijn telefoon benaderen vanaf mijn werk. Maar ik zorg ervoor dat mijn systeem 'offline' gaat bij een verdachte situatie of als het water bijvoorbeeld stijgt zonder dat ik daartoe opdracht heb gegeven. dit 'controlesysteem' is niet op internet aangesloten en houdt dus de wacht.
-Vissen voeren: tsja je kunt van die automaatjes gebruiken. Doe ik soms voor de vakantie. Maar bijvoorbeeld diepvriesvoer zal altijd een manuele handeling blijven, tenzij je een vriezertje boven je aquarium plaatst en iets slims verzint, maar lijkt me onuitvoerbaar.
-Veel van dit soort projecten stranden helaas voortijdig. Vol goede ideeën, maar uiteindelijk blijkt het lastiger te zijn dan gedacht, liggen de eisen te hoog, of verliest iemand de interesse.
-Misschien gewoon beginnen bij de basis en de meest tijd-besparende functies: automatisch waterverversen, en je verlichting automatiseren. En automatisch plantenvoeding toevoegen (doseerpompjes).

Misschien eerst gewoon beginnen met aquarium houden? Dan kom je er gaandeweg achter wat voor jou belangrijk is om te automatiseren.

Ik gebruik overigens met name Domoticz, Sonoff (Tasmota firmware), Wemos D1 mini (temp Sensoren) en een losse ph-regeling. Verlichting dimmen ook gewoon via een goedkope Ali-Express dimmer. Voor mij prima want eenmaal ingesteld ga ik mijn verlichting toch (bijna) nooit meer aanpassen.
Ik genereer ook data. Bijvoorbeeld het aantal minuten dat mijn magneetventiel (CO2) open staat per dag. Zo kan ik precies zien of er in de loop der tijd een trend omhoog of omlaag is. Als je 'opeens' nog maar de helft van de co2 blijkt toe te voegen, is er ergens iets mis. Ook krijg je inzicht in hoeveel CO2 je 'verliest' door bijvoorbeeld een skimmer of lichtige of matige rimpeling op je water.
Temperatuurdata van het aquarium is ook wel leuk om te loggen. En ik stuur onze airco in huis automatisch aan op basis van de aquariumtemperatuur.

Laatst bewerkt:
Je moet ingelogd zijn om te kunnen reageren. Log in | Registreer

Terug
Bovenaan
